不間斷過濾的自動反沖洗過濾器
 |  |

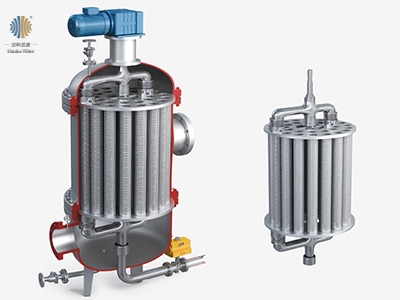

自動反沖洗過濾器是由多支不銹鋼濾元組成、24小時不間斷過濾具有自動清洗功能的過濾器。
特點
自動在線連續過濾，反沖洗時過濾不間斷，減少停機時間和維護成本
控制系統可以定制以監控各種流體的壓力和時間設置。
采用間隙式高性能過濾器，精度高，有效過濾面積大，壓降小，反沖洗效率高。
緊湊的設計——安裝所需的空間極小且易于安裝。入口和出口端口可根據最終用戶的要求進行調節。
過濾精度50-2000?，適用于各類原水、冷卻水、工藝水及低粘性液體(<40cps)，雜質量<300ppm<>
原理

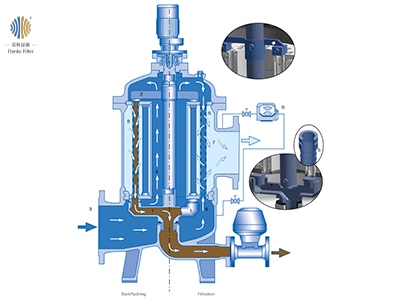

待過濾的液體從進水口（3）流入自動反沖洗過濾器，50%的未過濾液體從中間流向過濾器頂部（4），再?gòu)纳戏搅魅霝V元（5），另一半液體直接從底部進入濾元（6）。待過濾液體同時從濾元上下開口流入，經過濾后從出水口流出（7）。
當達到設定壓差或時間時（9），過濾器自動啟動反沖洗過程，減速電機驅動沖洗臂（1）依次對濾元進行反沖洗，過濾并不中斷。反沖洗時濾元頂部被滑塊封住（2），反沖洗閥門打開，濾元外側與反沖洗出口之間的差壓過濾后的潔凈液體高速?zèng)_向?yàn)V元內表面（8），沖洗下來的雜質通過排污管道排出。
技術參數
1.適用液體：各類原水、冷卻水、工藝水及低粘性液體(<40cps)，雜質量<300ppm<>
2.最低工作壓差：過濾器出口與反沖洗出口之間壓差＞0.15MPa
3.過濾精度：50-2000?
4.標準設計壓力：0.7MPa/1.0MPa
5.介質工作溫度：0-95℃
6.流量范圍：17-10560m3/h
7.清洗壓差：0.05MPa-0.07MPa
8.控制系統：基于西門子控制器，差壓與時間并行控制模式
9.減速電機：180W/370W，三相，380V，防護等級IP55；蝸輪蝸桿減速機
10.進出口尺寸：2"-24"/DN50～DN1000
11.進出口連接標準：法蘭，HG20592-2009(兼容DIN) / HG20615-2009(兼容ANSI B16.5)
12.濾元類型材質：V-SLOT縫隙型不銹鋼濾元，材質304 / 316L不銹鋼，2205 / 2507超級雙相不銹鋼
13.殼體接液材質：304 / 316L / CS，特殊材質可定制（如2205 / 2507雙相不銹鋼）
14.內表面防腐涂層：環氧涂層，耐海水PA11、橡膠襯里
15.殼體密封材質：NBR丁腈橡膠 / EPDM三元乙丙橡膠 / VITON氟橡膠
16.閥門執行器：氣動或電動，防護等級IP65
17.反沖洗閥門：中線蝶閥 / 全通徑球閥
18.公用供給要求：0.4-0.6MPa潔凈干燥壓縮空氣，380V AC

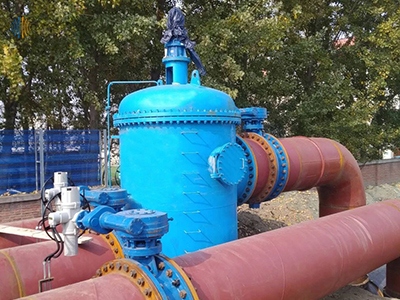

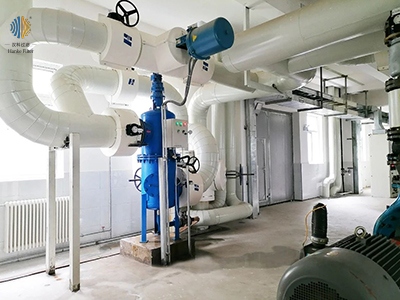

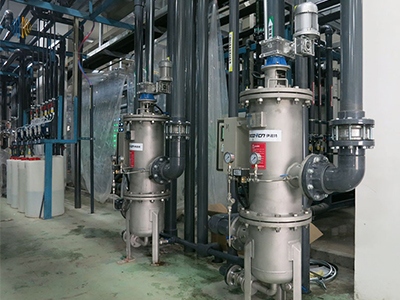

自動反沖洗過濾器應用
自動反沖洗過濾器廣泛應用于以下行業，但不局限于以下行業
1.石油與天然氣：作為加氫裂化、加氫改性、加氫精制和加氫脫硫反應器預過濾裝置，防止催化劑床層堵塞。
2.工業循環水過濾：在對水質有一定要求的設備如：冷卻塔、軋機、連鑄機、拋光機、電離子交換器、噴霧器、熱交換器等供排水管路上使用，可過濾掉水中雜質，防止零部件堵塞；
3.原水處理：可對地表河水、湖水、海水、水庫水、井水及地下水進行過濾除去沙子、細菌、藻類、有機物等等；用于鍋爐濕法除塵進行水過濾；用于海水過濾；
4.冷卻水處理：冷卻塔、補充水系統、空調系統、直流系統水過濾，減少熱交換器內沉淀物的產生，保持其冷卻效果；電廠對汽輪機冷卻水過濾；
5.冶金、石化、食品和制藥等工業：液體、工業廢水、以及乳化液再生和廢油過濾處理;連鑄水、高爐水系統、熱軋用高壓水除鱗系統；
6.造紙工業：廣泛用于清水、設備密封水、噴淋水、干網清洗水以及冷卻循環水過濾，保護造紙?jiān)O(shè)備中的噴嘴、網布、真空泵等，減少堵塞磨損引起的故障。
 |  |  |
