不引入其他雜質的刮刀式自清洗過濾器

刮刀式自清洗過濾器專門為高粘度液體，通過機械刮削自動去除濾芯內表面的顆粒和雜質，可連續在線工作，適用于不能引入任何額外物質進行反沖洗的地方。我們可以提供內刮刀式過濾器、外刮刀式過濾器兩種刮刀式自清洗過濾器，以應對您工業生產中的各種挑戰。內刮刀式過濾器的刮板有不銹鋼刮刀和不銹鋼刷兩種樣式。

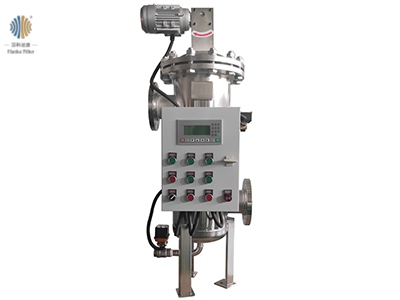

內刮刀式過濾器

特點

全自動運行，24小時不間斷在線過濾；

廢雜質濃度高，可回收利用，減少高價值物料的損失；

密閉過濾，防止有害物質外泄，有利于安全生產和員工健康；

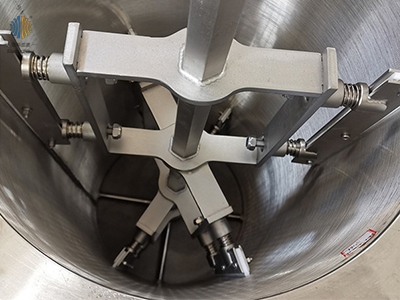

采用不銹鋼刮刀，刮削效果極佳，顯著提高除雜能力，避免粉碎雜質；

可增加反沖洗功能，輔助清洗濾芯；

排污閥驅動：電動氣動

基于PLC的可調節系統，控制刮刀和排污時間。

預裝配和測試，方便客戶安裝。

原理

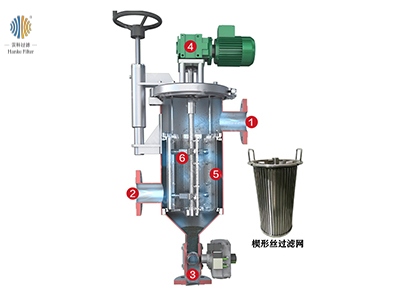

液體從過濾器進水口（1）流入，通過濾芯（5）過濾后從出口（2）流出，雜質被留在濾芯內表面。當濾芯表面截留一定量的雜質時，定時或按設定的壓差啟動清洗程序。減速機或氣缸（4）帶動附著在濾芯表面的刮刀（6）旋轉，刮掉濾芯內表面的雜質，這些雜質掉落至過濾器底部。定期開啟過濾器底部的排污閥（3），將高濃度液體從排污口排出，可循環使用。

技術參數

1.最大流量：1.5-110m3/h，依過濾精度及雜質含量可向本公司查詢最適合的機型。

2.最小工作壓力：0.1MPa(g)

3.最大工作壓力：1.6MPa(g)

4.進出口通徑：DN50-DN150

5.排污口通經：DN25-DN40

6.最高工作溫度：200℃

7.過濾精度: 25-2500 ?

8.過濾面積：2200 cm2-5600 cm2

9.刮刀材質：304、316L、不銹鋼絲

10.濾網材質: 可根據要求定做304，316L不銹鋼

11.設備材質：可根據要求定做碳鋼304,316L，不銹鋼

12.電控參數：0.37KW，380V/50Hz/三相

13.氣動排污閥：氣源要求：5SCFM/(m3/h): 最小壓力0.4MPa,最大壓力0.8MPa。

14.控制箱：兩相220V /50Hz

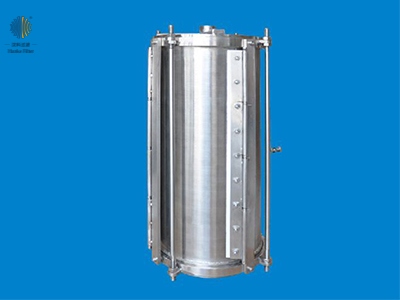

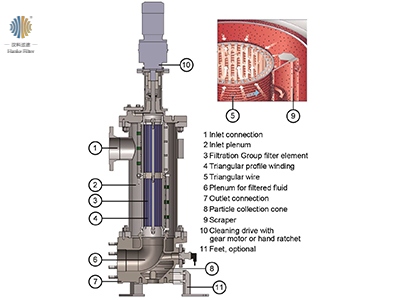

外刮刀式過濾器

外刮刀式過濾器是通過電機帶動濾網外部的刮板旋轉，去除濾網外表面雜質的一種自清洗過濾器。過濾精度50-500 ?，適用于精度要求高的粘性液體

特點

全自動運行，24小時不間斷在線過濾；

廢雜質濃度高，可回收利用，減少高價值物料的損失；

密閉過濾，防止有害物質外泄，有利于安全生產和員工健康；

采用金屬薄片刮刀，刮刀與濾元間隙小，濾元縫隙精準，表面極致平滑易刮凈，避免將雜質擠壓破碎

可加入反沖洗功能，輔助清洗過濾元件

基于PLC的可調節系統，控制刮刀和排污時間。

預裝配和測試，方便客戶安裝。

原理

液體從過濾器進水口流入，從濾元外表面向內流動，濾元下端連接出口,液體從出口流出;當濾元表面攔截到一定量雜質時，定時或按設定壓差開始執行清洗程序，減速電機驅動斜貼于濾元外表面的刮刀旋轉，刮除濾元外表面的雜質，雜質沿著刮刀離開濾元表面，隨下行液體落入過濾器底部，進入集污腔以及過濾底部，排污閥定時自動打開，將含高濃度雜質的液體從排污口排出，如有必要，排出殘液可回收。

外刮刀式過濾器技術參數

1.標準設計壓力：1.0MPa(g)

2.進出口通徑：DN40-DN150

3.排污口徑：DN40、DN50

4.設計溫度：0~200℃

5.過濾精度:50-500 ?

6.過濾面積：1100 cm2-13600 cm2

7.適用液體：水及粘性液體（<80,000 mpa.s="">

8.清洗壓差：0.05MPa（視液體粘度而不同）

9.壓差儀表：壓差變送器或壓差開關

10.進出口連接標準：法蘭，HG20592-2009(標準設計)，HG20615-2009(兼容ANSI B16.5);

11.殼體接液材質：304、316L、Cs

12.刮刀材質：304、316L

13.殼體密封材質：NBR丁腈橡膠（標配）、VITON(FKM)氟橡膠

14.濾元類型材質：V-SLOT縫隙型金屬濾元，材質316L

15.排污閥：氣動球閥，防護等級IP65

16.電機參數：180W，三相，380V，防護等級IP55；蝸輪蝸桿減速機

17.公用供給要求：控制系統用380V AC，0.4-0.6MPa潔凈干燥壓縮空氣

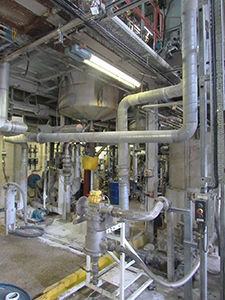

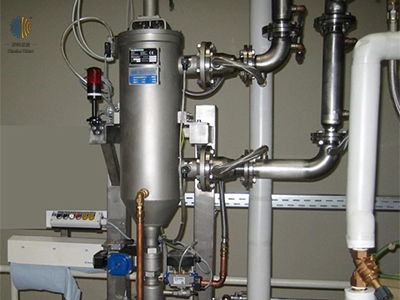

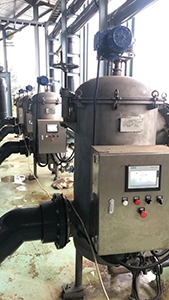

自清洗過濾器應用

傳統手動過濾器在過濾粘性物料和軟性雜質時頻繁堵塞，自清洗過濾器可以輕松解決這類難題，始終保持濾元清潔。在許多領域自清洗過濾器可以取代傳統手動過濾器。

精細化工行業：涂料和油墨生產中顏料的過濾、乙二醇廢水軟化后的過濾、膠粘劑過濾

食品飲料：廢油回收過濾、發酵肉湯過濾、巧克力生產中的過濾、蜂蜜過濾

水處理：地表污水的過濾、過濾回水過濾、景觀水過濾、農業灌溉用水過濾、冷卻水過濾

海洋過濾系統：海水淡化中的過濾

石油與天然氣：完井液過濾、天然氣處理

陶瓷生產中的過濾、造紙行業的過濾
