集束式過濾器的過濾系統是將管狀濾芯集成安裝在集液管上進行過濾。

集束式過濾器是一種采用反吹排渣設計，將管狀濾芯集成安裝在集液管上的一種密閉過濾的精密澄清過濾器。通常也被稱為管束過濾器或燭式過濾器。 在內部集成了管狀濾芯。將濾餅成型為一定厚度，并在過濾后使壓差達到預設值后，將過濾澄清好的液體通過出口排出，然后引入氣體以將濾餅從濾芯中反吹，然后將濾芯清洗以用于下一個過濾循環。

特點：

過濾介質的孔徑大小和分布均有嚴格控制，昂貴的催化劑得以100%的攔截。

完全密閉過濾，無泄漏，無任何環境污染。

濾芯設計采用復式結構（內部金屬網孔支承+外部濾布）。

過濾器過濾面積大，容塵量大。

能實現一次性完全過濾。

濾餅可進行洗滌、干燥，以獲得最大的經濟效益。

采用氣體反吹排渣，排渣干凈迅速，適應多種粘稠物料。

整個過濾過程可實現全自動化（采用管路自動化配置）。

催化劑的性能得到較大的體現，催化劑可反復套用，避免了清理催化劑的過程中的失活。

可以設置為雙聯過濾器系統，有兩個過濾器（一個操作和另一個備用），可以連續運行。

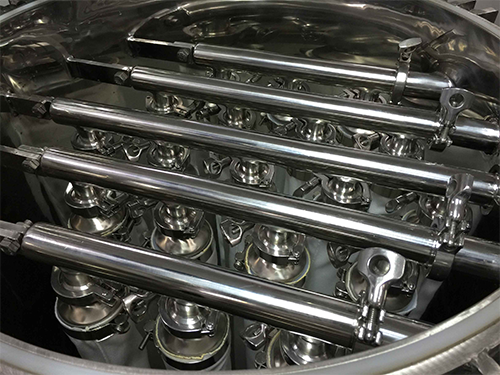

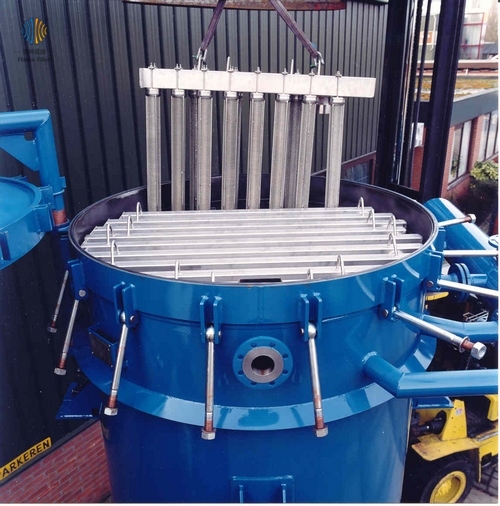

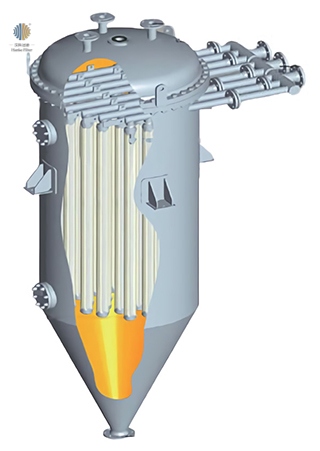

集束式過濾器構造：

1.過濾器外殼 2.過濾器蓋 3.殘液溢流口 4.排氣管 5.儀表接口 6.集液管 7.濾液出口 8.濾芯 9.視鏡 10.濃縮污泥出口

集束式過濾器濾芯類型：

集束式過濾器濾芯主要分為三種：外套無接縫濾布濾芯、金屬濾芯、高分子粉末燒結濾芯。

工作原理：

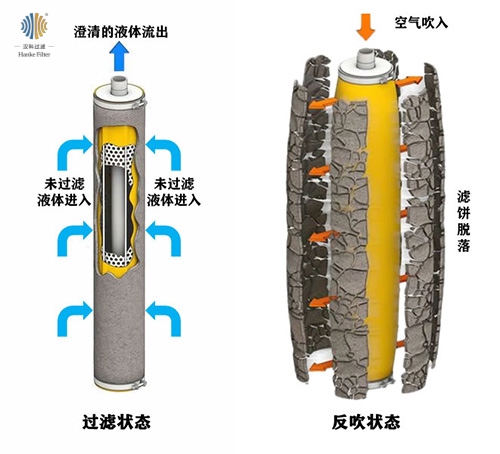

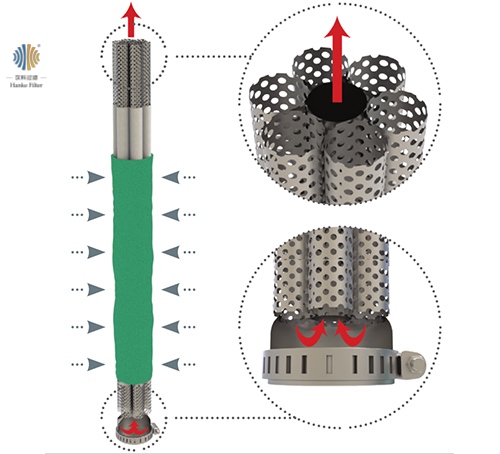

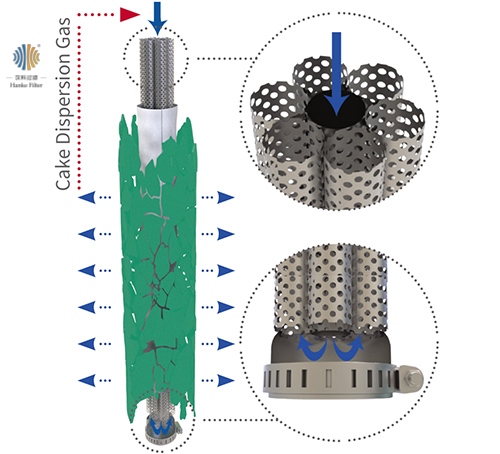

帶有催化劑的料液由濾器外部進入，由外向內通過濾材，比濾孔大的雜質被撞攔截下來，積累在濾材的表面形成濾餅，通過搭橋作用，濾餅?zāi)軌虿蹲剿械囊恍└?xì)小的雜質，當雜質積累到一定程度，壓差上升到系統設定值，進出口流體閥關閉，壓縮氣體進入并干燥濾餅，在反吹過程中，反吹氣體將雜質排出，濾芯得以再生。

技術參數：

過濾面積：2—200m2。

筒體直徑：20—250cm。

殼體材質：304、316L。

過濾精度：0.1—100μm。

適用粘度：1—3000cp。

適用溫度：≤150°C。

設計壓力：0.6—1.0 MPa。

表面處理：酸洗、噴砂、拋光、拋丸、噴漆。

控制方式：PLC自動或手動。

應用范圍：

集束式過濾器廣泛用于基礎化工、精細化工、制藥、食品等生產中有批次嚴格要求，以及含固量較高，且對濾餅干度有一定要求的精密液固過濾場合，如超細結晶體、脫硫、脫碳、焦化廢水處理、催化劑回收、活性炭脫色液和助劑的過濾，醫藥原料、染料中間體、石油加氫、甲苯二胺、農藥、香料、雙氧水的過濾，砂糖、葡萄糖等糖液的活性碳脫色過濾，酒類、果汁、飲料等的澄清過濾等。
