進行不間斷過濾的氣動圓盤過濾器

氣動圓盤過濾器是通過氣缸帶動濾網內部刮板的垂直運動去除濾網內表面的雜質。采用聚四氟乙烯環刮刀，適用于高粘度液體、高耐腐蝕、易燃易爆場合的過濾。

特點

全自動運行，24小時不間斷在線過濾；

廢雜質濃度高，可回收利用，減少高價值物料的損失；

密閉過濾，防止有害物質外泄，有利于安全生產和員工健康；

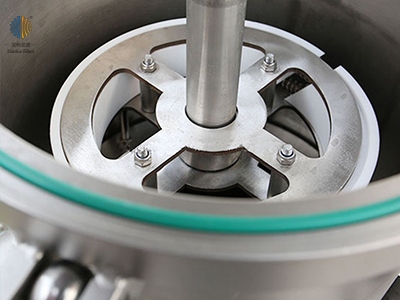

采用獨特的聚四氟乙烯環刮刀去除雜質，擅長過濾粘性液體。

多種控制系統可選，功能強大，運行高效，可滿足客戶要求。

預裝配和測試，方便客戶安裝。

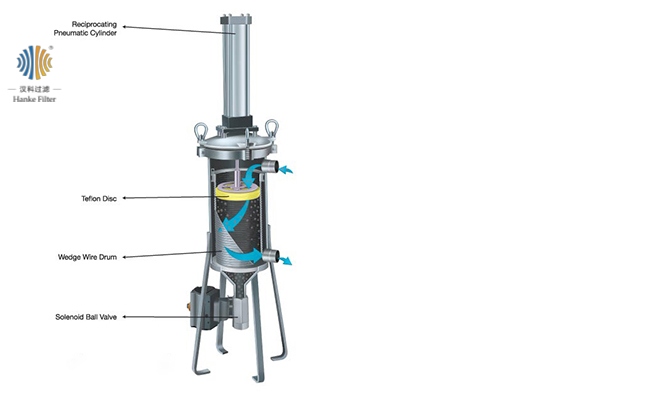

原理

當未經過濾的液體從入口流入濾網時，固體雜質被濾出并沉積在濾網內表面。過濾后的液體從出口流出。當濾網需要清洗時(視時間、壓差或人工選擇)，用彈簧擰緊的清潔盤不斷來回刮網內表面，清除固體物質的沉積。這些雜質掉落并從排污口排出。

氣動圓盤過濾器技術參數

1.標準設計壓力：1.0MPa(g)

2.進出口通徑：DN50-DN250

3.排污口徑：DN40

4.設計溫度：0~200℃

5.過濾精度:50-2000 ?

6.過濾面積：700 cm2-2480 cm2

7.適用液體：水及粘性液體（<80,000 mpa.s="">

8.清洗壓差：50-100KPa（視液體粘度而不同）

9.壓差儀表：壓力變送器、壓差變送器

10.進出口連接標準：法蘭，HG20592-2009(標準設計)，HG20615-2009(兼容ANSI B16.5); DIN11851圓螺紋活接

11.殼體接液材質：304、316L、Cs

12.活塞桿材質：316L

13.刮刀材質：PTFE聚四氟乙烯

14.殼體密封材質：NBR/EPDM/VITON/硅橡膠/FEP包覆硅橡膠

15.濾元密封材質：NBR/EPDM/VITON/硅橡膠/FEP包覆硅橡膠

16.活塞桿密封材質：NBR/PU聚氨酯八VITON

17.排污閥：全通徑氣動球閥，單作用型或雙作用型，304/316

18.公用供給要求：控制系統用220V AC，0.4-0.6MPa潔凈干燥壓縮空氣

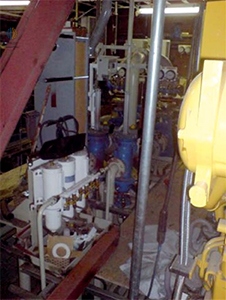

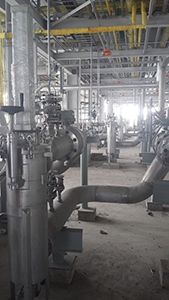

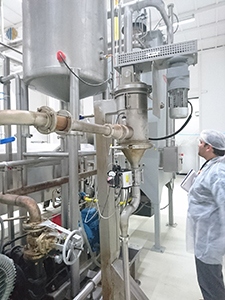

自清洗過濾器應用

傳統手動過濾器在過濾粘性物料和軟性雜質時頻繁堵塞，自清洗過濾器可以輕松解決這類難題，始終保持濾元清潔。在許多領域自清洗過濾器可以取代傳統手動過濾器。

精細化工行業：涂料和油墨生產中顏料的過濾、乙二醇廢水軟化后的過濾、膠粘劑過濾

食品飲料：廢油回收過濾、發酵肉湯過濾、巧克力生產中的過濾

水處理：地表污水的過濾、過濾回水過濾、景觀水過濾、農業灌溉用水過濾、冷卻水過濾

海洋過濾系統：海水淡化中的過濾，疏浚船污水過濾

石油與天然氣：完井液過濾、天然氣處理

陶瓷生產中的過濾、造紙行業的過濾
